Extrusion Resistant PU Hydraulic Rod Seals With Superior Static / Dynamic Sealing Effect

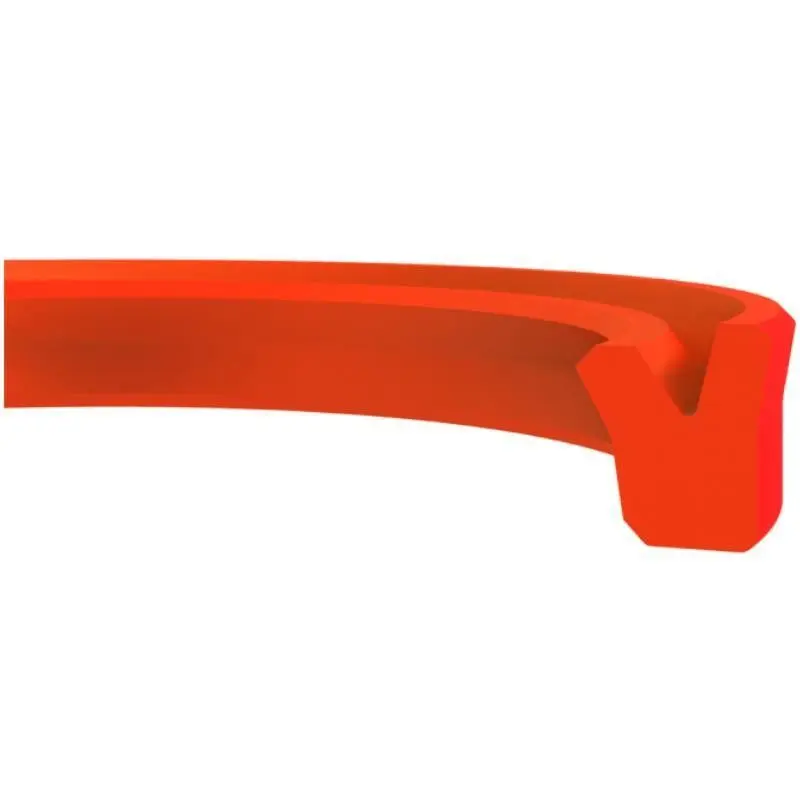

KL19 is an innovative rod seal developed for challenging high temperature applications that require both extrusion resistance and low leakage.

The rod seal is designed to ensure that pressurized fluid does not leak out of the system as the rod cycles back and forth (dynamic pressure sealing). The rod seal is the most critical seal on any type of fluid power equipment. A leaking rod seal not only reduces equipment performance, but also causes environmental issues.

Advantages

• Superior static and dynamic sealing effect

• High abrasion resistance

• Insensibility against shock loads and pressure peaks

• Low compression set

• Long service life

• Thin oil film

• High extrusion resistance

Area of Application

• Construction machinery

• Loading platforms

• Injection moulding machines

• Forklifts

• Mobile machinery

• Agricultural machinery

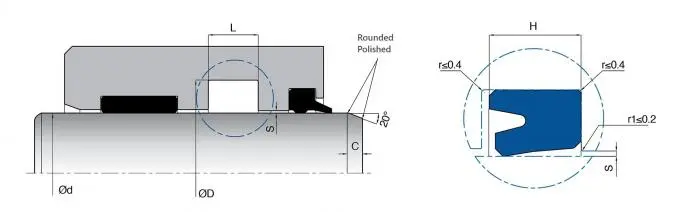

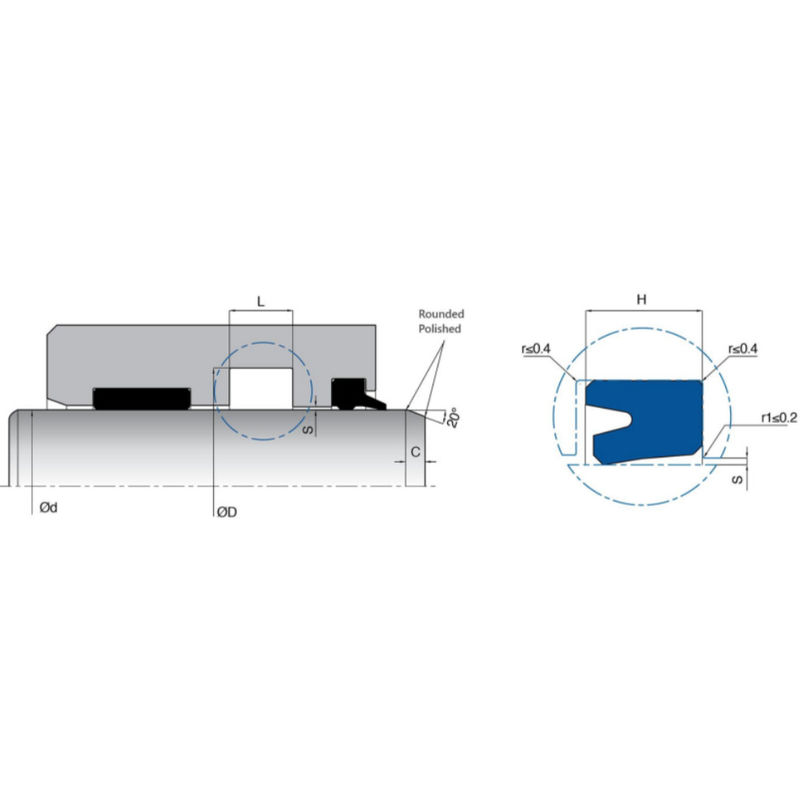

	d (f8)	D (H10)	L (+0.2/-0)	H	C	MATERIAL
KL19-018	18	24	5.2	4.7	4	PU
KL19-020	20	28	6.3	5.7	4	PU
KL19-020/1	20	30	7	6.3	5	PU
KL19-020/2	20	30	9	8	5	PU
KL19-022	22	30	6.3	5.7	4	PU
KL19-025	25	33	6.3	5.7	4	PU
KL19-025/1	25	35	9	8	5	PU
KL19-025/2	25	33	5.6	5	4	PU
KL19-028	28	36	6.3	5.7	4	PU
KL19-028/1	28	38	9	8	5	PU
KL19-030	30	38	6.3	5.7	4	PU
KL19-030/1	30	40	9	8	5	PU
KL19-030/2	30	45	11	10	5.5	PU
KL19-030/3	30	40	6.7	6	4.5	PU
KL19-032	32	40	6.3	5.7	4	PU
KL19-032/1	32	47	11	10	5.5	PU
KL19-035	35	43	6.3	5.7	4	PU
KL19-035/1	35	45	9	8	5	PU
KL19-035/2	35	50	11	10	5.5	PU
KL19-035/3	35	45	6.7	6	4.5	PU
KL19-036	36	44	6.3	5.7	4.5	PU
KL19-040	40	50	9	8	5	PU
KL19-040/1	40	48	6.3	5.7	4	PU
KL19-040/2	40	48	9	8	4	PU
KL19-040/3	40	50	8	7.3	5	PU
KL19-040/4	40	50	10	9	5	PU
KL19-040/5	40	50	11	10	5	PU
KL19-040/6	40	55	11	10	5.5	PU
KL19-040/7	40	50	6.7	6	4.5	PU
KL19-045	45	53	9	8	4.5	PU
KL19-045/1	45	55	9	8	5	PU
KL19-045/2	45	60	11	10	5.5	PU
KL19-045/3	45	55	6.7	6	4.5	PU
KL19-045/4	45	53	6.3	5.7	4.5	PU
KL19-050	50	60	8	7.3	4.5	PU
KL19-050/1	50	65	11	10	5.5	PU
KL19-050/2	50	58	9	8	4	PU
KL19-050/3	50	60	9	8	4.5	PU
KL19-050/4	50	60	11	10	4.5	PU
KL19-050/5	50	65	12	11	5.5	PU
KL19-050/6	50	60	6.7	6	4.5	PU
KL19-055	55	65	8	7.3	5	PU
KL19-055/1	55	65	9	8	5	PU
KL19-055/2	55	70	11	10	5.5	PU
KL19-055/3	55	65	6.7	6	4.5	PU
KL19-055/4	55	75	13	12	5	PU
KL19-056	56	66	9	8	5	PU
KL19-056/1	56	66	11	10	5	PU
KL19-056/2	56	71	11	10	5.5	PU
KL19-060	60	68	9	8	4.5	PU
KL19-060/1	60	70	8	7.3	5	PU
KL19-060/2	60	70	9	8	5	PU
KL19-060/3	60	75	11	10	5.5	PU
KL19-060/4	60	70	6.7	6	5	PU
KL19-060/5	60	80	13	12	5.5	PU
KL19-063	63	78	11	10	5.5	PU
KL19-065	65	75	9	8	5	PU
KL19-065/1	65	80	13	12	5.5	PU
KL19-065/2	65	75	6.7	6	5	PU
KL19-065/3	65	85	13	12	6	PU
KL19-070	70	80	9	8	5	PU
KL19-070/1	70	82	9.6	8.6	6	PU
KL19-070/2	70	90	13	12	6	PU
KL19-070/3	70	80	6.7	6	5	PU
KL19-075	75	90	11	10	5.5	PU
KL19-075/1	75	85	6.7	6	4.5	PU
KL19-080	80	90	11	10	4.5	PU
KL19-080/1	80	95	12.5	11.5	5.5	PU
KL19-080/2	80	100	13	12	6	PU
KL19-080/3	80	90	8	7.3	4.5	PU
KL19-080/4	80	90	6.7	6	4.5	PU
KL19-085	85	100	10	9	5.5	PU
KL19-085/1	85	95	9.6	8.6	4.5	PU
KL19-085/2	85	105	13	12	6	PU
KL19-085/3	85	100	11	10	5.5	PU
KL19-085/4	85	97	9.7	8.7	5	PU
KL19-090	90	105	11	10	5.5	PU
KL19-090/1	90	110	13	12	6	PU
KL19-090/2	90	105	10	9	5.5	PU
KL19-095	95	110	10	9	5.5	PU
KL19-095/1	95	110	11	10	5.5	PU
KL19-100	100	115	10	9	5.5	PU
KL19-100/1	100	115	11	10	5.5	PU
KL19-100/2	100	115	13	12	5.5	PU
KL19-100/3	100	120	13	12	6	PU
KL19-105	105	120	10	9	5.5	PU
KL19-105/1	105	120	11	10	5.5	PU
KL19-110	110	125	10	9	5.5	PU
KL19-110/1	110	130	16	14.5	6	PU
KL19-110/2	110	125	11	10	5.5	PU
KL19-115	115	130	10	9	5.5	PU
KL19-115/1	115	130	11	10	5.5	PU
KL19-120	120	140	16	14.5	6	PU
KL19-125	125	140	10	9	5.5	PU
KL19-130	130	145	11	10	5.5	PU
KL19-130/1	130	150	13	12	6	PU
KL19-140	140	155	10	9	5.5	PU
KL19-140/1	140	160	13	12	6	PU
KL19-145	145	160	11	10	5.5	PU
KL19-150	150	170	16	14.5	6	PU
KL19-150/1	150	170	13	12	6	PU
KL19-150/2	150	165	11	10	5.5	PU
KL19-160	160	180	16	14.5	6	PU
KL19-160/1	160	180	13	12	6	PU
KL19-170	170	190	16	14.5	6	PU
KL19-180	180	200	13	12	6	PU
KL19-180/1	180	200	16	14.5	6	PU
KL19-190	190	210	16	14.5	6	PU
KL19-200	200	220	16	14.5	6	PU
KL19-220	220	240	16	14.5	6	PU
KL19-220/1	220	240	13	12	6	PU
KL19-240	240	260	16	14.5	6	PU
KL19-250	250	270	16	14.5	6	PU
